Đai ốc, vòng đệm và chốt đồng bộ với bu lông – từ loại tiêu chuẩn đến giải pháp chống tự tháo lỏng cho mối ghép chịu rung động, giúp duy trì lực siết và giảm chi phí bảo trì.

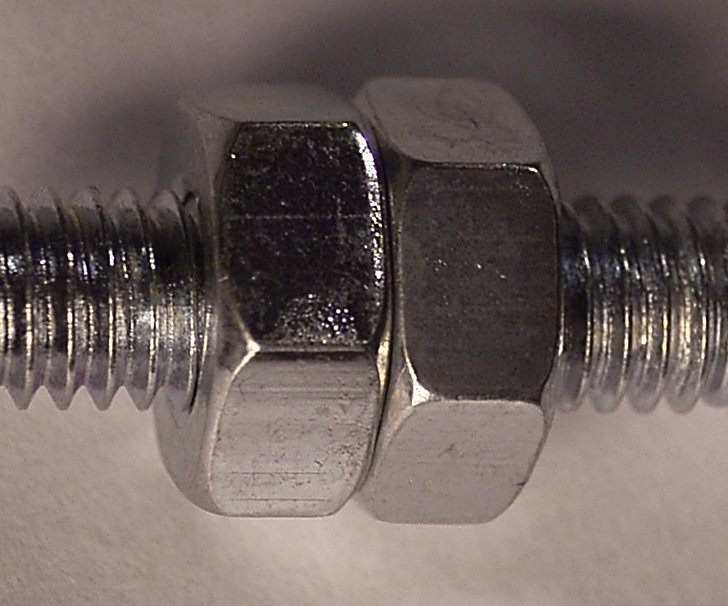

DIN 934 · ISO 4032 · DIN 6923 · JIS B1181
Thép cấp bền 8 / 10 / 12, inox A2 / A4, bề mặt theo bu lông đi kèm.
| Cỡ ren | Bước ren P | Cỡ cờ lê s | Chiều cao m |
|---|---|---|---|
| M3 | 0.5 | 5.5 | 2.4 |
| M4 | 0.7 | 7 | 3.2 |
| M5 | 0.8 | 8 | 4.7 |
| M6 | 1 | 10 | 5.2 |
| M8 | 1.25 | 13 | 6.8 |
| M10 | 1.5 | 16 | 8.4 |
| M12 | 1.75 | 18 | 10.8 |
| M16 | 2 | 24 | 14.8 |
| M20 | 2.5 | 30 | 18 |
| M24 | 3 | 36 | 21.5 |
Theo ISO 4032 (DIN 934). Đai ốc bích theo DIN 6923 / ISO 4161. Đơn vị: mm.
Báo giá mặt hàng này →

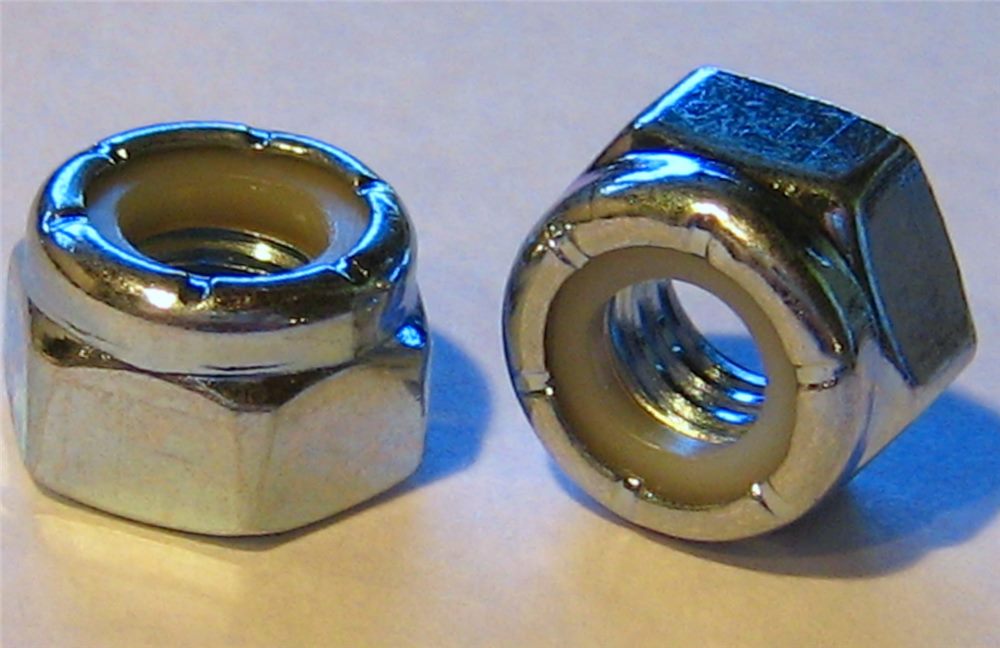

DIN 985 · ISO 7040 · DIN 980
Chống nới lỏng do rung động, dùng cho máy móc và thiết bị chuyển động.
| Cỡ ren | Bước ren P | Cỡ cờ lê s | Chiều cao m |
|---|---|---|---|
| M4 | 0.7 | 7 | 5 |
| M5 | 0.8 | 8 | 5 |
| M6 | 1 | 10 | 6 |
| M8 | 1.25 | 13 | 8 |
| M10 | 1.5 | 17 | 10 |
| M12 | 1.75 | 19 | 12 |
| M16 | 2 | 24 | 16 |
| M20 | 2.5 | 30 | 20 |
Đai ốc khóa vòng nylon theo DIN 985. Loại toàn kim loại theo DIN 980 cho nhiệt độ cao. Đơn vị: mm.
Báo giá mặt hàng này →

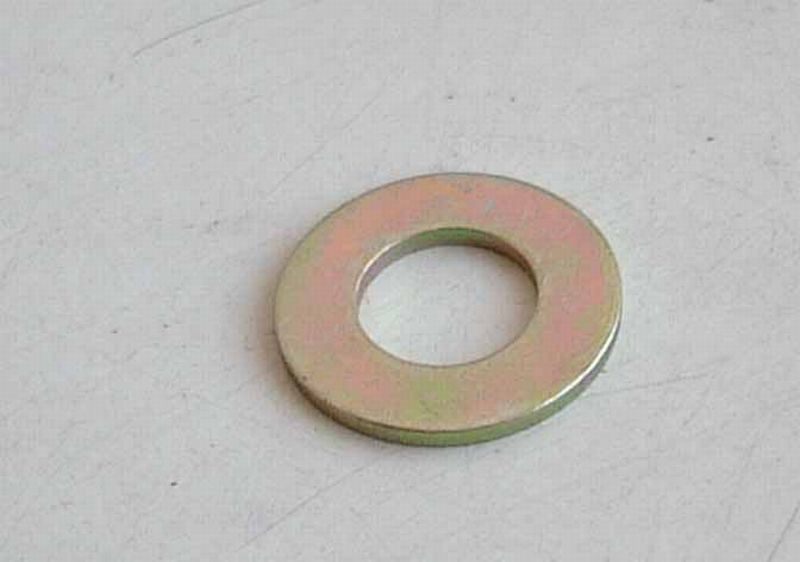

DIN 125 · ISO 7089 · DIN 127 · DIN 9021
Phân bố lực siết, bảo vệ bề mặt; vòng đệm vênh tăng độ đàn hồi mối ghép.
| Cỡ ren | Ø trong d1 | Ø ngoài d2 | Dày h | Vênh DIN 127B (d2 × s) |
|---|---|---|---|---|
| M3 | 3.2 | 7 | 0.5 | 6.2 × 0.8 |
| M4 | 4.3 | 9 | 0.8 | 7.6 × 0.9 |
| M5 | 5.3 | 10 | 1 | 9.2 × 1.2 |
| M6 | 6.4 | 12 | 1.6 | 11.8 × 1.6 |
| M8 | 8.4 | 16 | 1.6 | 14.8 × 2 |
| M10 | 10.5 | 20 | 2 | 18.1 × 2.2 |
| M12 | 13 | 24 | 2.5 | 21.1 × 2.5 |
| M16 | 17 | 30 | 3 | 27.4 × 3.5 |
| M20 | 21 | 37 | 3 | 33.6 × 4 |
Vòng đệm phẳng theo ISO 7089 (DIN 125A); vòng đệm vênh theo DIN 127B. Đơn vị: mm.
Báo giá mặt hàng này →

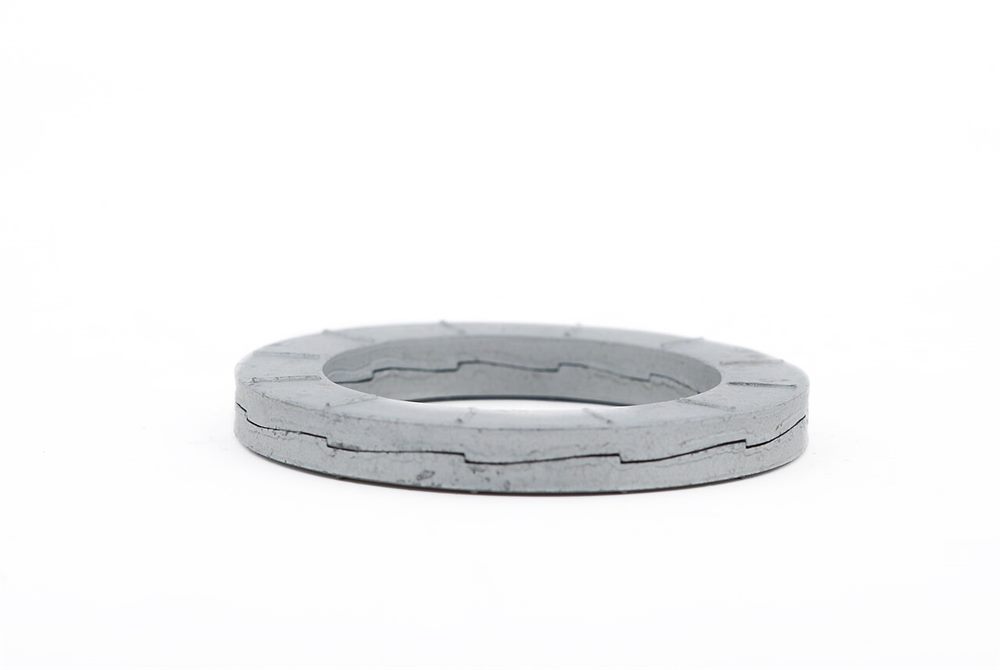

DIN 25201
Cặp vòng đệm cam khóa giữ lực siết ổn định cho mối ghép chịu rung động mạnh.
| Thông số | Giá trị |
|---|---|
| Tiêu chuẩn | DIN 25201 |
| Cỡ ren | M3 – M80 (hệ mét), hệ inch theo yêu cầu |
| Vật liệu | Thép tôi cứng phủ chống gỉ; inox 316 / duplex |
| Cấu tạo | Cặp vòng đệm: mặt cam bên trong, mặt răng bên ngoài |
| Kiểu | Tiêu chuẩn, bản rộng (SP), dùng cho lỗ quá cỡ |
Vòng đệm khóa giữ lực siết nhờ góc cam lớn hơn góc bước ren – không phụ thuộc ma sát. Đơn vị: mm.
Báo giá mặt hàng này →

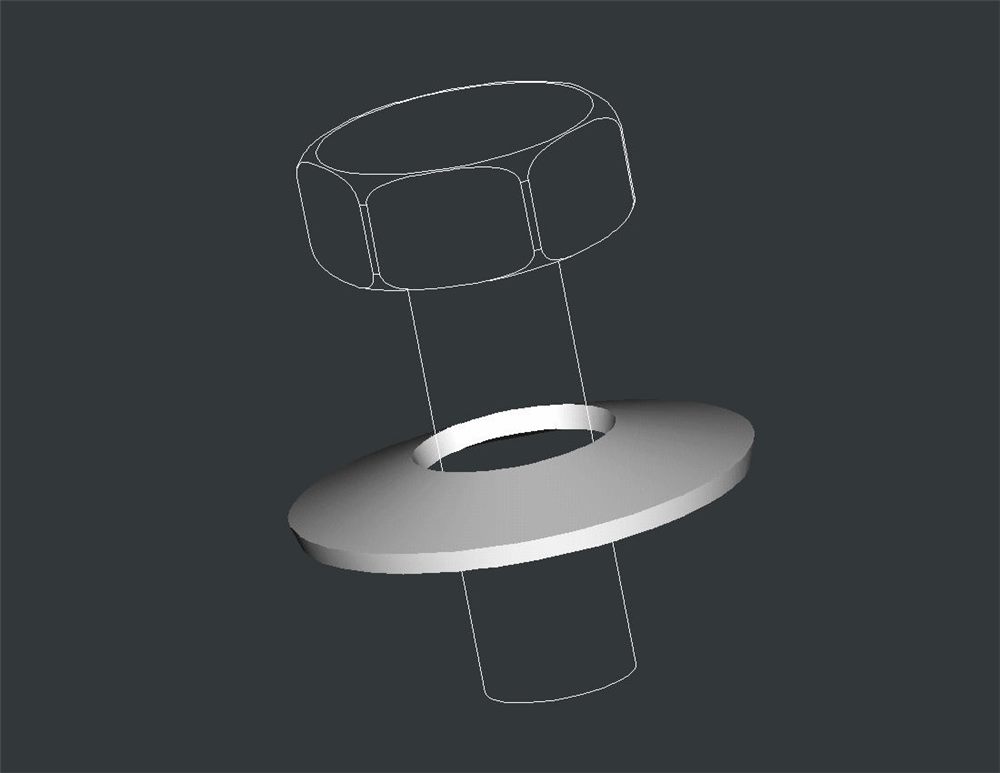

DIN 2093 · DIN 6796
Chịu tải dọc trục lớn trong không gian nhỏ, bù giãn nở nhiệt và lún mối ghép.
| Ø ngoài De | Ø trong Di | Dày t | Cao tự do l0 |
|---|---|---|---|
| 8 | 4.2 | 0.4 | 0.6 |
| 10 | 5.2 | 0.5 | 0.75 |
| 12.5 | 6.2 | 0.7 | 1.0 |
| 16 | 8.2 | 0.9 | 1.25 |
| 20 | 10.2 | 1.1 | 1.55 |
| 25 | 12.2 | 1.5 | 2.05 |
| 31.5 | 16.3 | 1.75 | 2.45 |
| 40 | 20.4 | 2.25 | 3.15 |
| 50 | 25.4 | 3 | 4.1 |
Lò xo đĩa DIN 2093 nhóm A (lò xo cứng). Có nhóm B, C và kích thước lớn hơn theo yêu cầu. Đơn vị: mm.
Báo giá mặt hàng này →

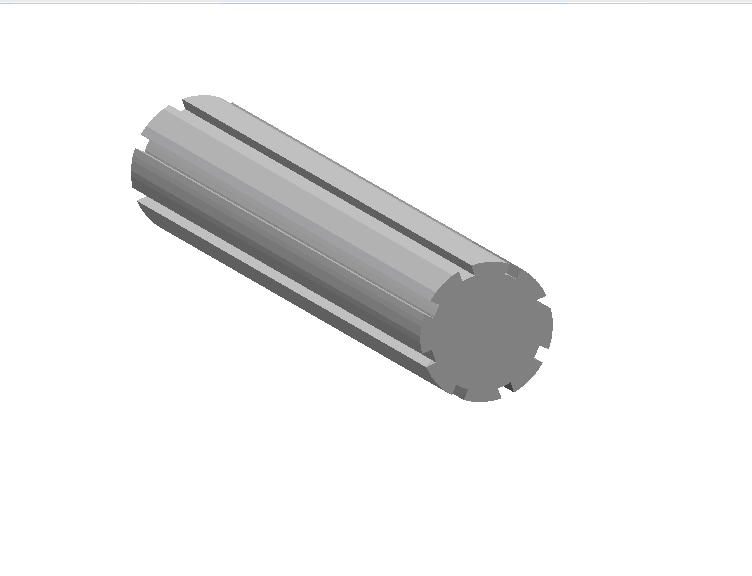

ISO 8734 · ISO 2338 · ISO 8752
Định vị chính xác chi tiết, đồ gá và khuôn; chốt đàn hồi lắp ép nhanh.
| Ø chốt d (m6) | Chiều dài thông dụng |
|---|---|
| 2 | 5 – 20 |
| 3 | 6 – 30 |
| 4 | 8 – 40 |
| 5 | 10 – 50 |
| 6 | 12 – 60 |
| 8 | 14 – 80 |
| 10 | 18 – 100 |
| 12 | 22 – 100 |
| 16 | 26 – 100 |
| 20 | 40 – 100 |
Chốt định vị tôi cứng theo ISO 8734 (dung sai m6). Chốt đàn hồi theo ISO 8752. Đơn vị: mm.
Báo giá mặt hàng này →| Tiêu chuẩn | DIN · ISO · JIS · ASME |
|---|---|
| Kích thước thông dụng | M3 – M36; chốt Ø2 – Ø20 mm |
| Vật liệu | Thép carbon, thép lò xo, inox 304 / 316, đồng thau |
| Xử lý bề mặt | Mạ kẽm, nhuộm đen, Geomet, phosphat, mộc |
| Chứng từ | CO, CQ, báo cáo kiểm tra (theo yêu cầu) |
Khi mối ghép chịu rung động hoặc tải động lớn mà vòng đệm vênh, đai ốc nylon không giữ được lực siết. Chúng tôi sẽ tư vấn kích thước, vật liệu phù hợp với bu lông hiện có.
Có. Xếp cùng chiều để tăng tải, xếp đối đầu để tăng hành trình. Vui lòng cho biết tải và hành trình cần thiết để chúng tôi đề xuất cách xếp.
Có. Chúng tôi tiếp nhận yêu cầu theo cả hệ mét và hệ inch (UNC / UNF).
Gửi mã hàng, số lượng hoặc bản vẽ. Chúng tôi sẽ liên hệ lại để làm rõ thông số và gửi phương án phù hợp.
